Präzisionsverzahnungen für industrielle Antriebe
Kaltfließgepresste Zahnräder, Stufenplaneten und Mehrfachverzahnungen für Getriebe und Antriebe im Maschinen- und Anlagenbau – dauerfest, maßhaltig und wirtschaftlich in der Großserie.
Verzahnungen für den industriellen Antriebsstrang
Präzisionsverzahnungen für industrielle Antriebe gehören zu den Kernkompetenzen von Wezel. Seit über 70 Jahren fertigt das Unternehmen kaltfließgepresste Zahnräder und Verzahnungsteile für Getriebe und Antriebe im Maschinen- und Anlagenbau. Durch das Umformen statt Zerspanen entstehen besonders dauerfeste, maßhaltige Verzahnungen für den industriellen Dauerbetrieb.
Industrielle Antriebe laufen oft im Mehrschichtbetrieb über Jahre. Verzahnungen müssen hier hohe Lastwechselzahlen bei konstanter Laufruhe und Wirkungsgrad ertragen. Wezel liefert Verzahnungsbauteile für Industriegetriebe, Antriebssysteme und Sondermaschinen – flexibel in Klein- und Mittelserie und mit voller Messdokumentation.
Anforderungen industrieller Antriebe
- Hohe Dauerfestigkeit im Mehrschicht- und Dauerbetrieb
- Laufruhe und Wirkungsgrad durch enge Verzahnungstoleranzen
- Kompakte, leistungsdichte Bauformen bei begrenztem Bauraum
- Reproduzierbare Qualität in der Serie
Wezel-Spezialitäten für leistungsdichte Antriebe
Für kompakte, leistungsdichte Antriebe sind integrierte Verzahnungslösungen ein entscheidender Vorteil. Wezel ist auf folgende Bauformen spezialisiert:
- Stufenplaneten und mehrstufige Verzahnungsteile
- Mehrfachverzahnungen auf einem Bauteil
- Zahnsegmente

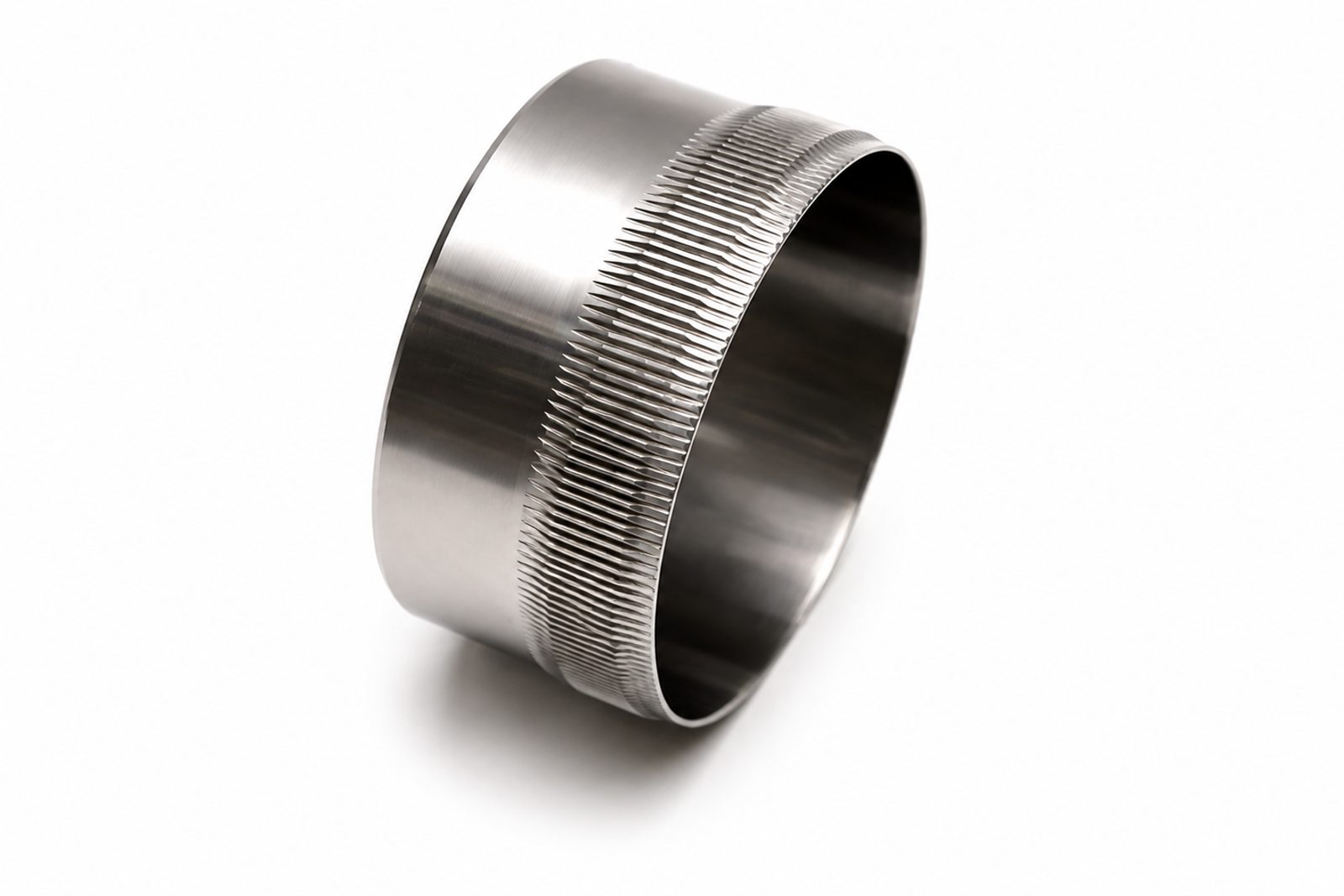

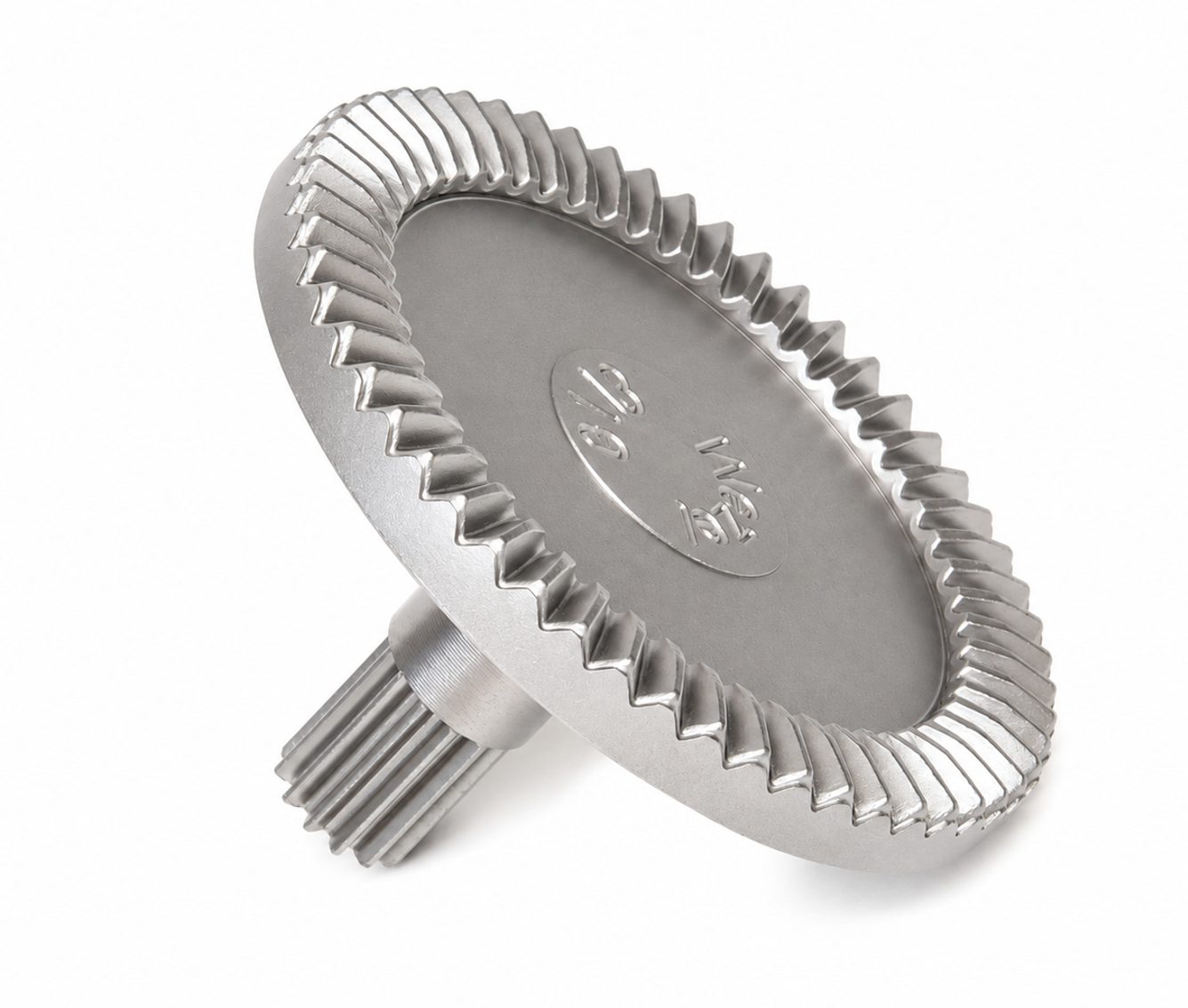

- Kronenräder für winklige Kraftumlenkung
- Größtmögliche Umformgrade in wenigen Umformstufen
Diese Bauformen ersetzen mehrteilige Baugruppen durch ein einziges umgeformtes Bauteil und erhöhen so Leistungsdichte und Zuverlässigkeit.
Warum Kaltfließpressen für industrielle Verzahnungen?
Beim Kaltfließpressen folgt der Faserverlauf der Zahnkontur, statt durchtrennt zu werden, und die Randzone wird kaltverfestigt. Daraus resultiert eine höhere Zahnfußfestigkeit bei zugleich effizientem Materialeinsatz.
Kaltumgeformte Stahlverzahnungen halten gegenüber gefrästen Verzahnungen rund 50 % mehr Lastwechsel aus – über die Laufzeit eines industriellen Antriebs ein erheblicher Zuverlässigkeitsgewinn.
| Eigenschaft | Nutzen im industriellen Antrieb |
|---|---|
| Ununterbrochener Faserverlauf | Höhere Zahnfußfestigkeit, längere Lebensdauer |
| Verdichtete Flanke | Geringerer Verschleiß, gleichmäßiger Lauf |
| Werkzeuggebundene Geometrie | Hohe Wiederholgenauigkeit in der Serie |
| Materialeffizienz | Weniger Span, wirtschaftliche Großserie |
Werkstoffe und Toleranzen
- 16MnCr5 (1.7131) – Einsatzstahl für verschleißfeste, einsatzgehärtete Verzahnungen.
- 31CrMoV9 (1.8519) – Nitrierstahl für hochfeste, maßstabile Bauteile.
| Merkmal | Wert |
|---|---|
| Maximaler Außendurchmesser | Ø 160 mm |
| Toleranz spanend | IT6 / IT7 |
| Verzahnungstoleranz nach Härten und/oder Umformen | IT8 / IT9 |
Die Werkstoff- und Härteauswahl richtet sich nach der Bauteildimensionierung und dem Belastungsprofil.
Vom Prototyp zur Großserie
| Nr. | Schritt | Beschreibung |
|---|---|---|
| 1 | Prototyp ab Stückzahl 1 | Vollzerspante Funktionsmuster aus eigenem Werkzeugbau ab Stückzahl 1. |
| 2 | Serienauslegung | Auslegung und Einfahren des Fließpresswerkzeugs für die Serie. |
| 3 | Wirtschaftliche Serie | Wirtschaftliche Losgröße ab rund 10.000 Teilen pro Jahr. |
Erfahrung im Antriebsumfeld
Wezel beliefert namhafte Hersteller der Antriebs- und Industrietechnik. Die vollständige, vom Kunden freigegebene Referenzliste umfasst unter anderem Alber, Bosch, Gates, Haigis, Hilti, Knorr-Bremse, KTM, Magna, Mahle, Minebea, Pinion, Schaeffler und Stihl.
Häufige Fragen
Welche Verzahnungen fertigt Wezel für industrielle Antriebe?
Kaltfließgepresste Zahnräder, Stufenplaneten, Mehrfachverzahnungen, Zahnsegmente und Kronenräder für Getriebe und Antriebe im Maschinen- und Anlagenbau.
Fertigt Wezel komplette Getriebe?
Nein. Wezel fertigt die kaltgeformten Verzahnungsteile, die in industrielle Getriebe und Antriebe eingebaut werden.
Welchen Vorteil bietet Kaltfließpressen?
Den ununterbrochenen Faserverlauf und eine verfestigte Randzone. Kaltumgeformte Stahlverzahnungen halten rund 50 % mehr Lastwechsel aus als gefräste Verzahnungen.
Welche Werkstoffe und Toleranzen gelten?
Vorrangig 16MnCr5 (1.7131) und 31CrMoV9 (1.8519), bis Ø 160 mm. Toleranzen spanend IT6/IT7, nach Härten und/oder Umformen IT8/IT9.
Verzahnungen für Ihren Antrieb
Sie entwickeln ein industrielles Getriebe oder einen Antrieb und suchen einen Partner mit Entwicklungs- und Fertigungskompetenz und langjähriger Serienerfahrung im Bereich der Kaltumformung? Sprechen Sie mit uns.
Ihr Projekt mit Wezel
Sprechen Sie mit uns über Werkstoffwahl, Bauform und Serienauslegung.
